| Dimensions |

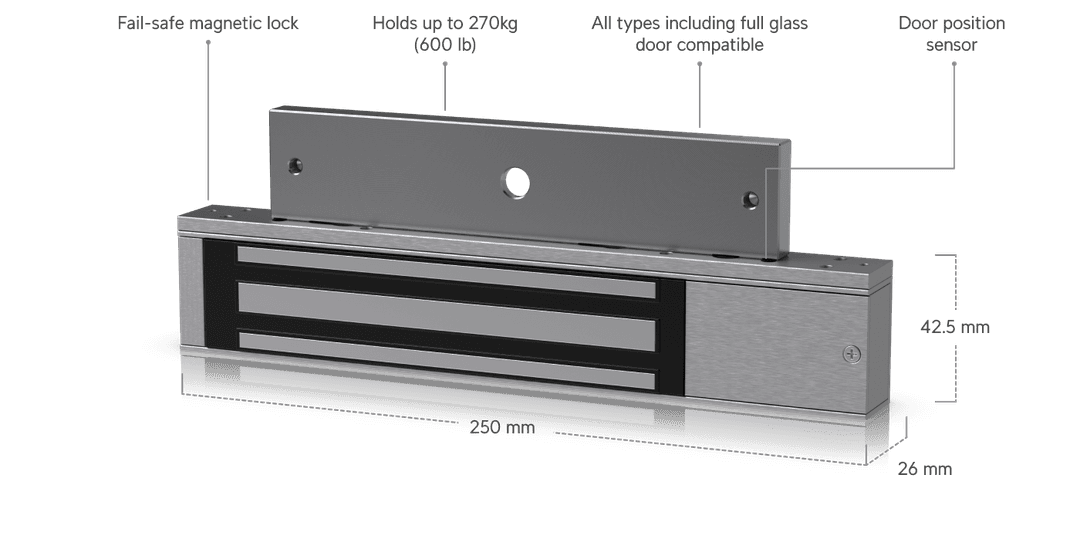

UA-Lock-Magnetic-270kg
Corps de serrure : 250 x 42,5 x 26 mm (9,8 x 1,7 x 1")
Plaque d'installation : 250 x 25 x 5 mm (9,8 x 1 x 0,2")
Armature : 185,5 x 38,5 x 11 mm (7,3 x 1,5 x 0,4")

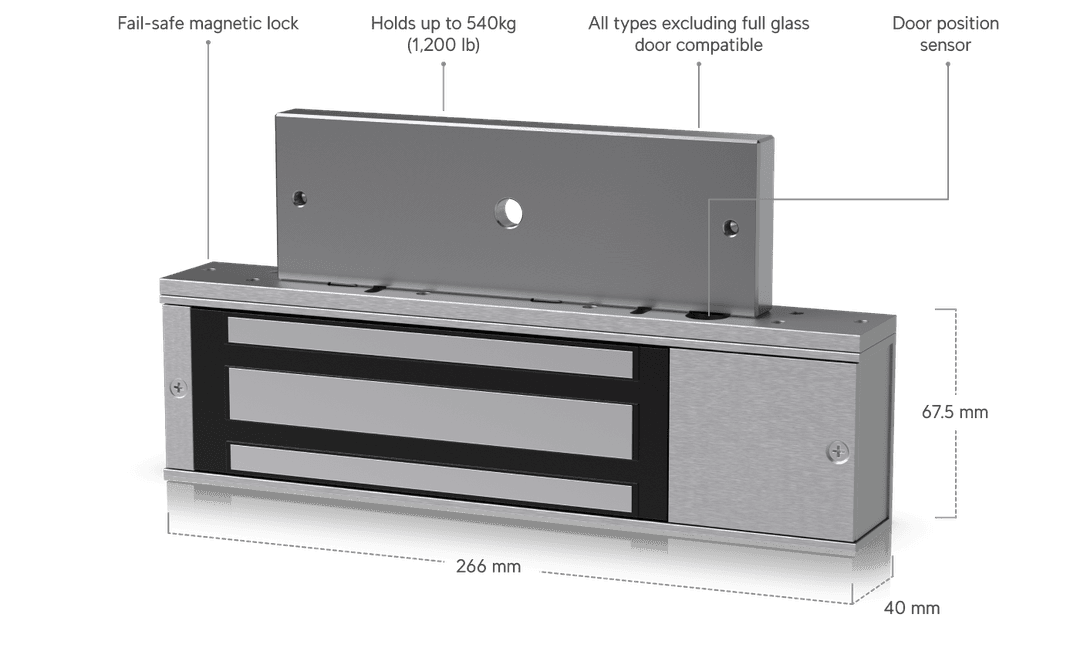

UA-Lock-Magnetic-540kg
Corps de serrure : 266 x 67,5 x 40 mm (10,5 x 2,7 x 1,6")
Plaque d'installation : 266 x 40 x 6 mm (10,5 x 1,6 x 0,2")
Armature : 185 x 61 x 16 mm (7,3 x 2,4 x 0,6") |
| Poids |
UA-Lock-Magnetic-270kg
Corps de serrure : 1 kg (2,2 lb)
Plaque d'installation : 70 g (0,15 lb)
Armature : 600 g (1,3 lb)
UA-Lock-Magnetic-540kg
Corps de serrure : 2,9 kg (6,4 lb)
Plaque d'installation : 145 g (0,3 lb)
Armature : 1,4 kg (3,1 lb) |
| Matériau du boîtier |
Appareil/supports : aluminium
Armature : acier |
| Type de serrure |
À sécurité positive |
| Type de porte pris en charge |
UA-Lock-Magnetic-270kg : Porte simple
(Bois/métal/verre)
UA-Lock-Magnetic-540kg : Porte simple
(Bois/métal) |
| DPS |
Intégré |
| Force de maintien |
UA-Lock-Magnetic-270kg : 270 kg (600 lb)
UA-Lock-Magnetic-540kg : 540 kg (1 200 lb) |
| Courant de puissance |
500 mA ±10 % |
| Plage de tension supportée |
12V CC ±10 % |
| Câblage |
(1) Serrure 12V/NC (rouge)
(1) Serrure 12V/COM (noir)
(1) DPS/+ (blanc)
(1) DPS/- (jaune) |
| Montage |
UA-Lock-Magnetic-270kg
Support en L : pour porte s'ouvrant vers l'extérieur d'une épaisseur < 42 mm (< 1,7")
Support en Z : pour porte s'ouvrant vers l'intérieur, utilisé avec un support en L
Support en U : pour porte en verre d'une épaisseur ≤ 17 mm (≤ 0,7") et un jeu de porte ≤ 5 mm (≤ 0,2")
UA-Lock-Magnetic-540kg
Support en L : pour porte s'ouvrant vers l'extérieur d'une épaisseur < 42 mm (< 1,7")
Support en Z : pour porte s'ouvrant vers l'intérieur, utilisé avec un support en L |
| Indicateur LED |
Vert : déverrouillé
Rouge : verrouillé |
| Température ambiante de stockage |
-20 à 70 °C (-4 à 158 °F) |
| Température ambiante de fonctionnement |
-10 à 60 °C (14 à 140 °F) |
| Humidité ambiante de fonctionnement |
5 à 90 % sans condensation |
| Conforme à la NDAA |
✓ |
| Certifications |
FCC, IC, CE |
